刻蝕設備國產化率達到18%，比率處于逐年上升態勢（附報告目錄）
1、刻蝕設備行業概述
集成電路設備包括晶圓制造設備、封裝設備和測試設備等，晶圓制造設備的市場規模占比超過集成電路設備整體市場規模的80%。
相關報告：北京普華有策信息咨詢有限公司《刻蝕設備行業細分市場深度調研與投資投資可行性分析報告（2020-2026年）》
晶圓制造設備從類別上講可以分為刻蝕、光刻、薄膜沉積、檢測、涂膠顯影等十多類，其合計投資總額通常占整個晶圓廠投資總額的75%左右，其中刻蝕設備、光刻設備、薄膜沉積設備是集成電路前道生產工藝中最重要的三類設備?？涛g（Etch）是IC制造中相當重要的工藝，成本僅次于光刻（刻蝕20%，光刻30%），與光刻相聯系的圖形化處理。刻蝕，狹義上就是光刻腐蝕，先通過光刻將光刻膠進行光刻曝光處理，然后通過其它方式實現腐蝕處理掉所需除去的部分?？涛g是用化學或物理方法有選擇地從硅片表面去除不需要的材料的過程，其基本目標是在涂膠的硅片上正確地復制掩模圖形。
按照原理不同，刻蝕可分為干法和濕法兩種，其中干法刻蝕工藝占比90%以上。干法刻蝕是用等離子體進行薄膜刻蝕的技術，濕法刻蝕是將刻蝕材料浸泡在腐蝕液內進行腐蝕的技術，濕法刻蝕由于需要大量對人體和環境有害的腐蝕性化學試劑，逐步被干法刻蝕替代。
按被材料不同，刻蝕可分為硅刻蝕、介質刻蝕和金屬刻蝕等，其市場占比分別為47%、48%和3%。介質刻蝕是用于介質材料的刻蝕，如二氧化硅，接觸孔和通孔結構的制作需要刻蝕介質，而具有高深寬比（窗口的深與寬的比值）的窗口刻蝕具有一定的挑戰性。硅刻蝕應用于需要去除硅的場合，如刻蝕多晶硅晶體管柵和硅槽電容。金屬刻蝕主要是在金屬層上去掉鋁合金復合層，制作出互連線。
2、全球刻蝕設備行業市場規模分析
隨著集成電路制造線寬不斷縮小、芯片結構3D化，互連層數增多，帶動刻蝕和鍍膜需求增多，從2013年之后，刻蝕設備在產線中價值占比顯著提升。目前，全球刻蝕設備市場以介質刻蝕和硅刻蝕為主，分別占比合約48%和47%，而金屬刻蝕僅3%，這與2010年后整個集成電路工藝從鋁互連（刻蝕鋁金屬）轉向銅互聯（刻蝕介質）有關，金屬刻蝕與介質刻蝕此消彼長。
先進制程及芯片微縮帶動設備需求，刻蝕行業迎增量。受限于193nm的浸沒式光刻機限制，晶圓制造向7納米、5納米以及更先進的工藝發展，除了采用昂貴的EUV光刻機之外，14nm及以下的芯片制造很多都通過多重模板效應來實現制程微縮，刻蝕加工步驟增多。10nm制程是關鍵節點，相較于14nm，其刻蝕步驟為115步，增加77%，到5nm制程刻蝕步驟將是14nm的2.5倍及以上。
2014-2016年全球刻蝕設備市場規模處于60億美元左右震蕩態勢。2017、2018年增長率出現突破式增長，尤其是2017年增長率高達41%以上，到2018年市場規模創出新高，突破100億美元。預計未來幾年，全球刻蝕設備行業規模將處于穩健增長趨勢。

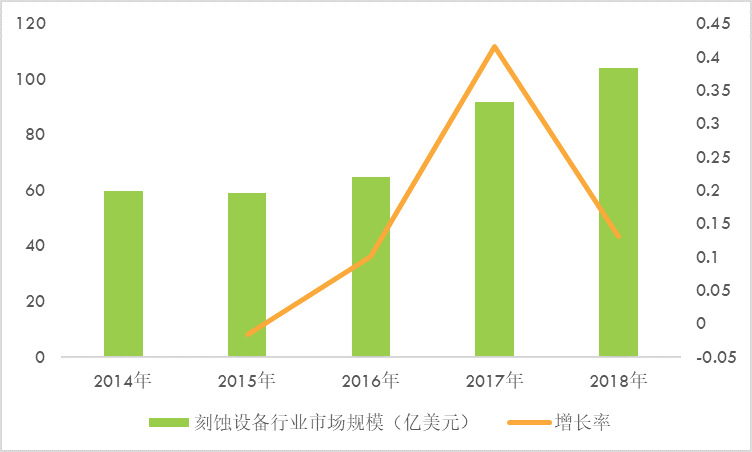

2014-2018年全球刻蝕設備市場規模增長分析
資料來源：普華有策市場研究中心
3、全球刻蝕設備行業競爭格局分析
從全球市場分析，在需求增長較快的刻蝕設備領域，行業集中度較高，泛林半導體占據刻蝕設備市場份額半壁江山。泛林半導體市場份額約55%，東京電子其次，市占率約20%，應用材料與東京電子相當，市占率約19%。
4、刻蝕設備國產化程度分析
目前，刻蝕機國產化率達到18%，晶圓加工核心設備中國產化率占比最高的，且比率處于逐年上升態勢。中微公司和北方華創市場份額占比較大，國產化貢獻率較高。根據中芯國際、長江存儲和合肥睿力的招標情況看，從中微采購的刻蝕機臺數占整體刻蝕機臺采購比例約15-20%，逼近東京電子和應用材料，進步明顯。
相比國際企業來說，國產刻蝕設備品類還不夠完整，針對不同工藝的刻蝕設備逐步驗證和量產。中微國際大廠泛林半導體和應用材料可實現CCP和ICP、介質/硅/金屬刻蝕、7nm及以上的全方位覆蓋，中微公司和北方華創尚未實現全覆蓋。中微介質刻蝕設備較強，該企業5nm蝕刻設備已經獲得批量訂單?？蛻舭ㄅ_(tái)積電、三星、中芯國際等國內外大廠，其用于多晶硅柵工藝的硅刻蝕設備正在驗證中。北方華創在介質刻蝕和硅刻蝕設備均由布局，用于淺槽隔離的介質刻蝕設備已量產，硅刻蝕設備也已量產，金屬刻蝕設備也有布局，擁有中芯國際、華虹、華力等國內一流客戶。
5、主要競爭企業分析
（1）泛林半導體
公司成立于1980年，系美國納斯達克證券交易所上市公司（股票代碼：LRCX），主要從事半導體設備的研發、生產和銷售，主要產品包括刻蝕設備、薄膜沉積設備、晶圓清洗設備、光致抗蝕設備等。泛林半導體于2001年在上海成立了全資子公司“泛林半導體設備技術（上海）有限公司”。
（2）東京電子
公司成立于1963年，系東京證券交易所上市公司（股票代碼：8035），主要從事半導體設備的研發、生產和銷售，主要產品包括熱處理成膜設備、等離子刻蝕機、單晶圓沉積設備、表面處理設備、晶圓測試設備、涂膠機和顯影機等。
（3）應用材料
公司成立于1967年，系美國納斯達克證券交易所上市公司（股票代碼：AMAT），主要從事半導體設備的研發、生產和銷售，主要產品包括原子層沉積設備、化學薄膜沉積設備、電化學沉積設備、物理薄膜沉積設備、刻蝕設備、快速熱處理設備、離子注入機、化學機械拋光設備等。
（4）維易科
公司成立于1945年，系美國納斯達克證券交易所上市公司（股票代碼：VECO），主要從事薄膜加工設備的研發、生產和銷售，主要產品或技術包括MOCVD設備、分子束外延、光刻設備等。
（5）愛思強
公司成立于1983年，系法蘭克福證券交易所上市公司（股票代碼：A0WMPJ），主要從事沉積系統設備的研發、生產和銷售，主要產品包括MOCVD設備、有機薄膜沉積設備、聚合物薄膜沉積設備、等離子體增強化學薄膜沉積設備和化學薄膜淀積設備等。
（6）北方華創
北方華創成立于2001年，系深圳證券交易所上市公司（股票代碼：002371），主要從事基礎電子產品的研發、生產、銷售和技術服務業務，主要產品包括刻蝕機、物理氣相沉積設備、化學氣相淀積設備、氧化爐、擴散爐、清洗機及鋰電極片裝備等半導體設備及零部件。
（7）中微公司
中微公司涉足半導體集成電路制造、先進封裝、LED生產、MEMS制造以及其他微觀工藝的高端設備領域，瞄準世界科技前沿，堅持自主創新。公司的等離子體刻蝕設備已在國際一線客戶從65納米到14納米、7納米和5納米的集成電路加工制造及先進封裝中有具體應用。公司的MOCVD設備在行業領先客戶的生產線上大規模投入量產，公司已成為世界排名前列、國內占領先地位的氮化鎵基LED設備制造商。
